Теплосчетчики Weser

Теплосчетчик используется как средство коммерческого учета тепловой энергии в квартирах, индивидуальных жилых домах, а также в других нежилых помещениях, где номинальный расход теплоносителя не превышает значений соответствующего типоразмера теплосчетчика.

Важно

Теплосчетчик имеет два исполнения, отличающиеся местом установки, в подающий или обратный трубопровод.

Теплосчетчик обеспечивает измерение и индикацию на дисплее:

• количества тепловой энергии, kWh;
• температуры воды в подающем и обратном трубопроводах, °С;
• разности температур в подающем и обратном трубопроводах, °С;
• объема теплоносителя, m³;
• текущего времени, h;
• текущей даты: число-месяц-год;
• индикации напряжения питающей батареи;
• индикации кодов неисправностей;
• сохранение в архиве результатов измерений;
• сохранение в архиве кодов аварийных ситуаций;
• передачу результатов измерений тепловой энергии или объема воды по импульсному выходу (M-bus);
• защита от несанкционированного доступа обеспечивается с помощью защитного кожуха, который в опломбированном состоянии препятствует доступу к электронике теплосчетчика.

Устройство и работа теплосчетчика

Теплосчетчик представляет собой автономное устройство, состоящее из датчика расхода, датчиков температуры и вычислителя.

Датчик расхода

Принцип работы датчика расхода основан на вращении крыльчатки под воздействием потока воды. Причем, для повышения чувствительности и увеличения оборотов крыльчатки поток закручивается специальной вставкой. Вращение крыльчатки воспринимается емкостным датчиком.

Датчик температуры

Комплект датчиков температуры — подобранная пара терморезисторов платиновых с омическим сопротивлением 1000 Ом (Pt 1000).

Вычислитель

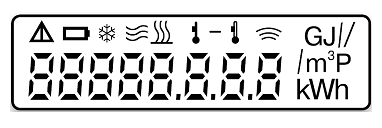

Вычислитель представляет собой микропроцессорное устройство, предназначенное для преобразования по определенному алгоритму сигналов, поступающих с датчика расхода и датчиков температуры. Для подсчета потребленной тепловой энергии в единицу времени (месяц/год) тепловычислитель генерирует внутреннюю дату из рабочих электронных часов. Конструктивно вычислитель выполнен в виде блока, заключенного в пластмассовый корпус, который устанавливается на крышку датчика расхода. Накопленная информация о потребленной тепловой энергии считывается визуально, а также может быть передана на вторичные приборы регистрации с помощью импульсного выхода или M-bus, информация отображается на 8-ми разрядном ЖКИ.

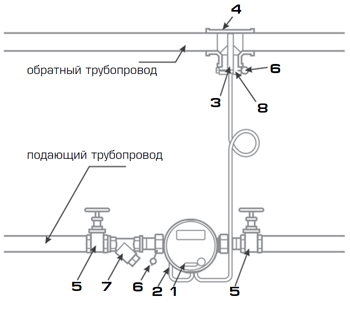

Пример монтажа теплосчетчика WHM

1. Теплосчетчик WHM.
2. Термодатчик сопротивления в подающем трубопроводе (встроен в корпус теплосчетчика).
3. Термодатчик сопротивления в обратном трубопроводе.
4. Тройник или бобышка.
5. Запорный кран.
6. Пломба.
7. Фильтр грубой очистки.
8. Погружная втулка.

Поверка

Поверка теплосчетчика проводится по Методике поверки 4218-001-17331698–2014 МП, утвержденной ФГУП «ВНИИМС». Межповерочный интервал — 4 года. Теплосчетчики Weser поверены в ФБУ «Тест-С-Петербург».

Гарантия

Гарантийный срок эксплуатации — 5 лет со дня ввода теплосчетчика в эксплуатацию, но не более 6 лет со дня изготовления.
